一、核心设计要素 01 计量精度控制
☑ 精度要求：
▷ ±1%FS，确保絮凝效能与成本控制平衡。
☑ 实施路径：
▷ 选用柱塞式计量泵，配置脉冲阻尼器保障流量稳定性；
▷ 采用科里奥利质量流量计，实现0.2级精度实时监测；
▷ 构建PID闭环控制系统，根据进水流速（5-50m³/h）和SS浓度（100-500mg/L）自动调节冲程频率。
02 溶液制备系统
☑ 溶解罐设计：
▷ 容积按Q=K(T·C)公式计算（K为安全系数1.2-1.5，T为制备周期，C为日耗量）；
▷ 配置双层桨叶搅拌器，转速控制在80-120rpm，避免分子链断裂。
☑ 工艺参数：
▷ 溶解水温：25-35℃（每升高1℃溶解度提升0.3%）；
▷ 配制浓度：0.1-0.5%（w/w），熟化时间≥60min；
▷ 进水要求：浊度＜5NTU，硬度＜200mg/L（以CaCO3计）。
03 管道输送系统
☑ 材质选型：
▷ 主体采用UPVC管材，法兰连接处衬聚四氟乙烯。
☑ 水力计算：
▷ 管径按D=√(4Q/(πv))确定（Q为流量，v取1.0-1.5m/s）；
▷ 坡度设计不小于3‰，避免沉积。
☑ 维护设计：
▷ 每50m设置活接法兰，关键节点配置Y型过滤器（80目）；
▷ 末端安装自清洗喷嘴，压降≤0.05MPa。
04 智能控制系统
☑ 监测参数：
▷ 实时采集pH（6-9）、温度、流量（质量流量计）；
▷ 药剂浓度通过电导率仪（±1%FS）间接监测。
☑ 控制逻辑：
▷ 建立前馈-反馈复合控制模型，响应时间≤3s；
▷ 配置UPS电源，保障关键设备持续运行≥30min；
▷ 支持Modbus TCP/IP协议，实现与DCS系统无缝对接。

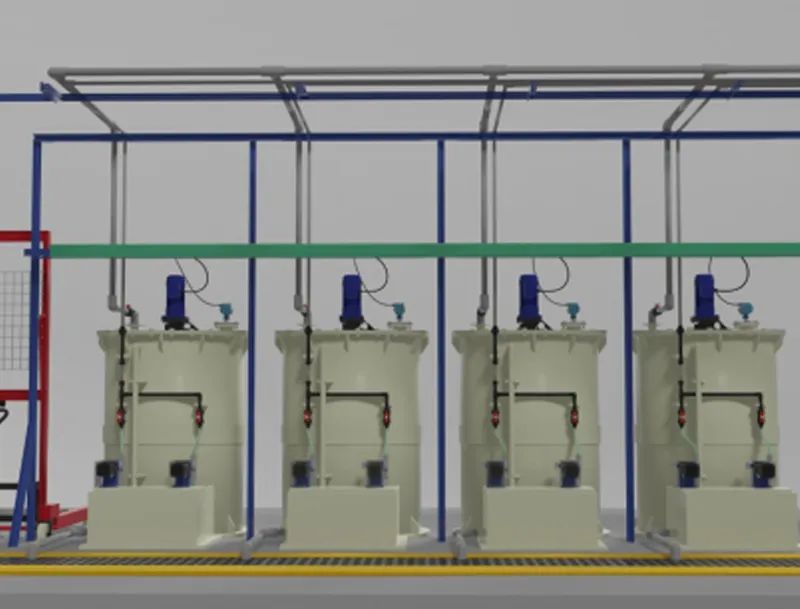

淡林特色自动加药装置
二、典型运行问题及对策 01 计量失准故障
☑ 常见原因：
▷ 柱塞密封磨损（泄漏量＞5mL/h需更换）；
▷ 隔膜破裂（通过压力突变检测）。
☑ 处置方案：
▷ 每季度进行泵效测试（容积效率≥85%）；
▷ 配置双泵冗余系统，切换时间＜10s。
02 管道堵塞防治
☑ 预防措施：
▷ 溶解罐出口设置200目滤网；
▷ 每日执行CIP在线清洗（0.5%次氯酸钠溶液，45℃循环30min）。
☑ 应急处理：
▷ 配备管道疏通器（压力0-10MPa可调）；
▷ 关键节点安装爆破片（设定压力0.6MPa）。
03 药剂失效控制
☑ 储存规范：
▷ 仓库温湿度控制：温度5-35℃，湿度≤70%RH；
▷ 货架寿命管理：执行先进先出（FIFO）原则，有效期预警机制。
☑ 溶液管理：
▷ 配制后使用周期≤8h（夏季高温时段缩短至4h）；
▷ 配置氧化还原电位仪（ORP），监测溶液活性。
04 控制系统维护
☑ 校验周期：
▷ 传感器每6个月进行实验室比对校准；
▷ 执行机构每季度进行全行程测试。
☑ 冗余设计：
▷ 控制器采用双机热备配置；
▷ 关键回路设置手动旁路（切换时间＜5s）。
